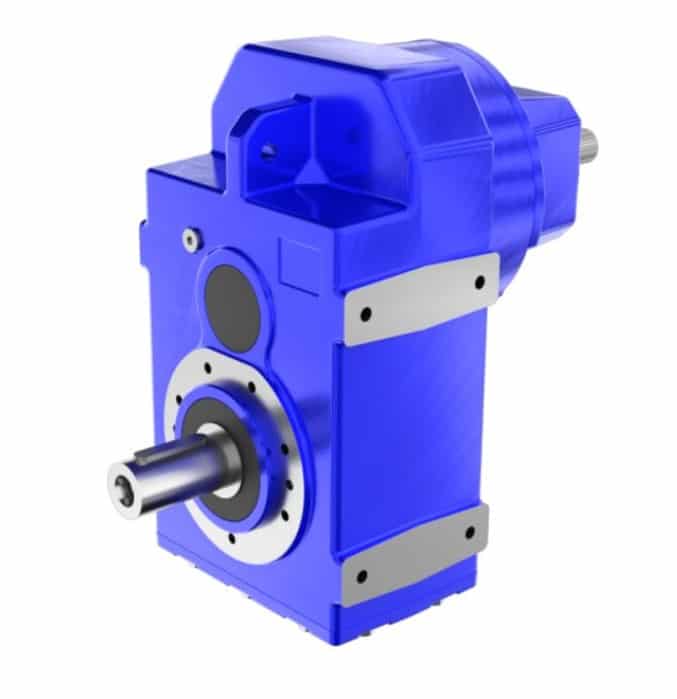

Редуктор M NRW — циліндричний з цільним вихідним валом

M — серія циліндричних редукторів паралельного типу від NRW Drive Technologies (PGR GmbH, Ален, Німеччина) з цільним вихідним валом. З’єднання з робочою машиною здійснюється через муфту — пружну або жорстку. NRW офіційно характеризує серію: «циліндричні редуктори з порожнистим або суцільним валом, широко застосовувані в приводах конвеєрів». Потужність до 45 кВт, момент до 10 870 Нм.

Солід Груп — офіційний дистриб’ютор NRW Drive Technologies в Україні. Редуктори M постачаються під замовлення за параметрами. ATEX-версія — на запит. Гарантія 12 місяців.

✓ Ключові параметри M (NRW)

Виробник: NRW Drive Technologies (Німеччина). Вихідний вал: цільний — з’єднання з навантаженням через муфту. Потужність: 0,09 – 45 кВт. Момент: 398 – 10 870 Нм. Швидкість вихідного валу: 3,7 – 355 об/хв. Корпус: GGG 40-50 + GG 20-25. Шестерні: 21NiCrMo2. Розрахунок: ISO, DIN, NIEMANN. ATEX — на запит.

M vs D (NRW): єдина відмінність — тип вихідного валу

Параметр	M (NRW)	D (NRW)
Вихідний вал	Суцільний — під муфту	Порожнистий — насадка на вал машини
З’єднання з навантаженням	Через пружну або жорстку муфту	Непосредственно на вал (без муфты)
Монтаж	Лапи (B3), фланець B5/B14	Навісний на вал + реактивна штанга
Неспіввісність	Компенсується муфтою	Відсутня — пряма насадка
Потужність	0,09 – 45 кВт
Момент	398 – 10 870 Нм
Швидкість виходу	3,7 – 355 об/хв
Корпус, шестерні, розрахунок	GGG 40-50 / GG 20-25 / 21NiCrMo2 / ISO, DIN, NIEMANN

Конструктивні особливості M

Цільний вихідний вал — класичний привід через муфту. M монтується на рамі або фланці, вихідний вал з’єднується з навантаженням через пружну або жорстку муфту. Стандартне рішення для більшості приводних завдань малої та середньої потужності
Монтаж на лапах (B3) або фланці (B5/B14). M встановлюється як звичайний редуктор — на опорній рамі через лапи або на фланцевій плиті. Простота монтажу і демонтажу при обслуговуванні
Широкі вхідні опції. IEC-фланець, PAM-адаптер, W-вал під муфту, з’єднання з сервомотором. NRW перелічує всі варіанти: «Coupled motor, IEC, PAM, W, Servo motor connected»
GGG 40-50 — сфероїдальний чавун високої міцності. Жорсткий корпус знижує прогин валів і вібрацію. M і D мають ідентичні корпуси — різниця тільки в конструкції вихідного валу
Сталь 21NiCrMo2 на шестерни. Никель-хромо-молибденовая цементируемая сталь — высокая контактная прочность. Розрахунок по ISO, DIN и NIEMANN
Немецкое производство NRW. NRW Drive Technologies — производство в г. Ален (Германия). Документація и ATEX-сертификация европейского уровня
ATEX-версія доступна. Спільна ATEX-інструкція для серій A/F–D/M–K доступна на сайті NRW

Де застосовується редуктор M (NRW)

🏭

Конвеєрні системи з рамним монтажемNRW офіційно вказує конвеєрні приводні системи як головне застосування серії. M — для конвеєрів, де редуктор встановлюється на рамі поруч з барабаном і з’єднується через муфту. До 45 кВт.

🚿

Насоси та компресориPumps — офіційний прикладний напрямок NRW. Суцільний вал M з’єднується з насосом через пружну муфту — компенсує неспіввісність і поглинає пускові навантаження.

🌲

Лісова та деревообробна промисловістьForest Products — офіційне застосування NRW. Приводи деревообробних верстатів і транспортерів з рамним монтажем. M — стандартне рішення для машин з власною рамою.

🍕

Харчова та напоєва промисловістьBeverage and Food — в офіційній класифікації NRW. Міксери, мішалки, транспортери з окремим редуктором на рамі. M — для обладнання з вимогою швидкого демонтажу редуктора.

🌾

Сільське господарство та тваринництвоAgriculture and Livestock — офіційне застосування NRW. Змішувачі кормів, транспортери, вентиляційне обладнання. Суцільний вал M — для приводів, де потрібна швидка заміна муфти.

♻

Переробка відходівRecycling — офіційний прикладний напрямок NRW. Конвеєри сортування, шнекові преси малої та середньої потужності. M з рамним монтажем — надійність при ударних навантаженнях.

Типорозміри серії D/M — технічні параметри

Серія D/M випускається у 7 типорозмірах — від D/M 302 до D/M 902. Кожен типорозмір доступний у 2-ступінчастому виконанні (остання цифра 2) і 3-ступінчастому виконанні (остання цифра 3). Серія D — порожнистий вихідний вал, серія M — суцільний вихідний вал. Всі параметри з офіційного каталогу NRW D/M.

💡 Як читати позначення типорозміру

У позначенні M 402: D — порожнистий вихідний вал, M — суцільний вихідний вал. Число 40 — розмір корпусу. Остання цифра — кількість ступенів: 2 = 2 ступені (i 4–74), 3 = 3 ступені (i 74–314). Мастило: типорозміри 302 і 352 постачаються з довічним мастилом без пробок. Типорозміри 402–902 комплектуються масляними пробками під усі монтажні положення каталогу.

💡 Підбір від Солід Груп

Для підбору редуктора M повідомте: потужність або момент на виході, швидкість вихідного валу, тип навантаження і режим роботи, бажаний спосіб монтажу (лапи або фланець). Якщо потужність вище 45 кВт — розгляньте серію PM від PGR (до 200 кВт). Безкоштовна консультація.

Купити редуктор M NRW (суцільний вал) в Україні — Солід Груп

Официальный дистрибьютор NRW Drive Technologies (Германия). Редукторы M со сплошным выходным валом: 0,09–45 кВт, 398–10 870 Нм. Параллельные оси, GGG 40-50, 21NiCrMo2. ATEX по запросу. Гарантія 12 мес. Доставка по всей стране.
