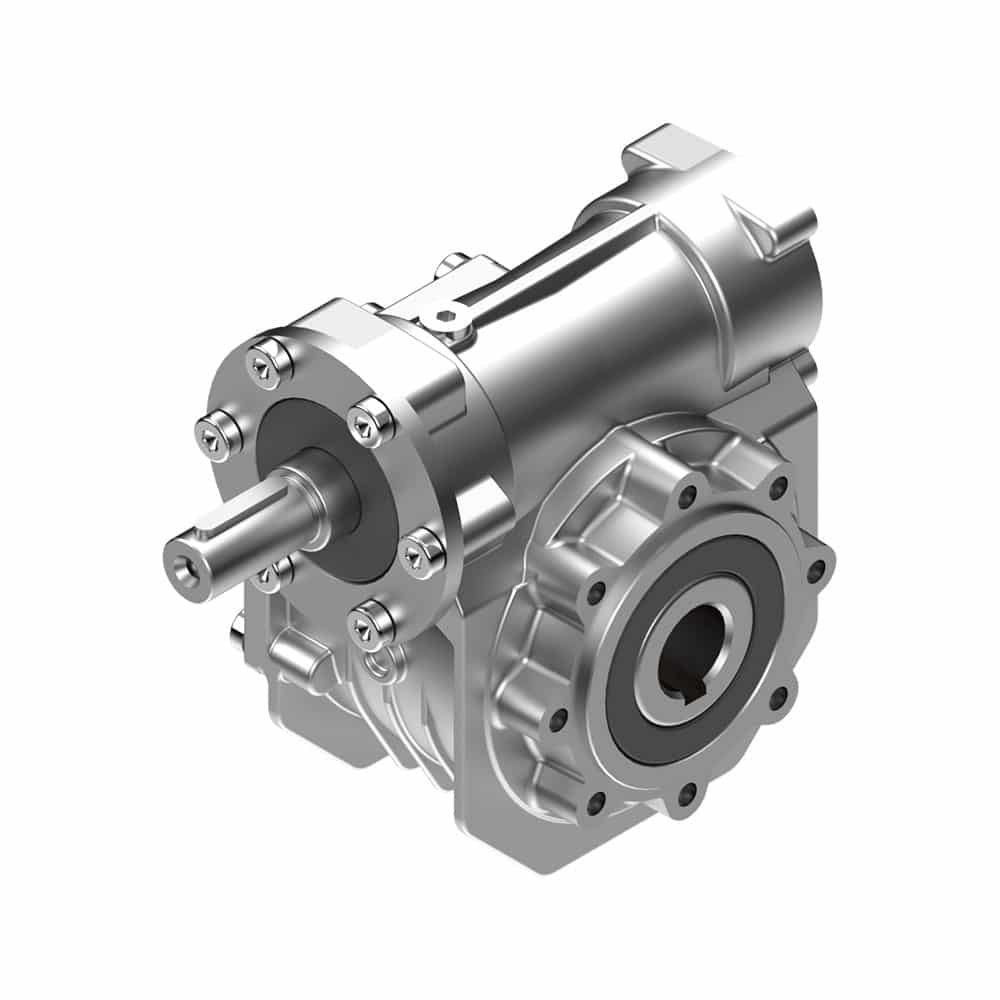

Редуктор ISV PGR — черв’ячний з вхідним валом (аналог NRV)

ISV — черв’ячний одноступінчастий редуктор від PGR Drive Technologies (Туреччина) з виступаючим циліндричним вхідним валом замість фланця під двигун IEC. За призначенням ISV аналогічний серії NRV: вхідний вал зі шпонковим пазом приймає шків, зірочку, муфту або ручний маховик. За корпусом, вихідними характеристиками і габаритами ISV ідентичний серії SV — різниця тільки у вхідній частині.

Солід Груп — офіційний дистриб’ютор PGR Drive Technologies в Україні. Редуктори ISV постачаються окремо. Типорозміри від мінімального до максимального в лінійці SV/ISV. Наявність на складі. Гарантія 12 місяців.

✓ ISV: коли потрібен вал замість фланця

ISV обирають, коли двигун підключається не напряму через фланець, а через ремінну, ланцюгову або муфтову передачу — або коли потрібен ручний привід. Корпус, момент, передавальні числа, матеріали — ті самі, що у SV. Тільки вхід інший.

SV vs ISV: єдина відмінність — спосіб підключення приводу

Параметр	SV	ISV
Вхідная часть	Фланець PAM B5 / PAM B14 під двигун IEC	Циліндричний вал зі шпонковим пазом
Підключення приводу	Пряме — двигун монтується на редуктор	Через муфту, шків, зірочку, рукоятку
Корпус	Ідентичний — ADC-12 алюміній (до 105) / чавун
Матеріал черв’яка	16MnCr5 цементована сталь
Матеріал колеса	CuSn12Ni-C бронза
Момент на выходе	1 – 1400 Нм
Вихідная скорость	0,3 – 290 об/мин
Монтаж	Лапи + фланець в одному корпусі
ATEX	ISV ATEX — по запросу
Взаємозамінність	С NRV/NMRV по габаритам корпуса

Технічні характеристики ISV

Параметр	Значення
Серія	ISV (з циліндричним вхідним валом)
Виробник	PGR Drive Technologies, Туреччина
Постачальник	Солід Груп — офіційний дистриб’ютор
Тип	Одноступінчастий черв’ячний редуктор с входным валом
Кут між осями	90°
Потужність (рекомендована)	0,06 – 7,5 кВт
Крутний момент на виході	1 – 1400 Нм
Вихідная скорость	0,3 – 290 об/мин
Вхідной вал	Циліндричний, виступаючий, зі шпонковим пазом
Вхідной вал — двусторонний	Доступно на запит
Вихід	Суцільний вал, порожнистий вал — на запит
Монтаж	Лапы + фланец B5 / B14 в одном корпусе
Корпус (до 105)	ADC-12 алюміній, лиття під тиском
Корпус (понад 105)	Сірий чавун
Черв’як	Сталь 16MnCr5 (цементована, загартована)
Вінець черв’ячного колеса	Бронза CuSn12Ni-C (олово-нікелева)
Розрахунок за стандартам	ISO, DIN, NIEMANN
ATEX	Окрема серія ISV ATEX — на запит
Документація	Інструкція з обслуговування, декларація відповідності CE
Підбір онлайн	gearboxselection.pgr.com.tr
Гарантія	12 місяців

⚠ Радіальне навантаження на вхідний вал ISV

При встановленні шківа або зірочки на вхідний вал виникає радіальне навантаження. Коефіцієнт навантаження залежить від типу передачі: ведуча шестерня — 1,1; зірочка ланцюга — 1,4; клиновий шків — 1,7; плоский шків — 2,5. Встановлювати елемент трансмісії якомога ближче до корпусу редуктора. Максимально допустиме радіальне навантаження Fr уточнювати за каталогом ISV.

Коли потрібен ISV, а не SV

Ремінна передача — двигун встановлений окремо, обертання передається клиновим або плоским ременем. Шків на вхідному валу ISV. Типово для обладнання з віддаленим двигуном або додатковим регулюванням швидкості ременем
Ланцюгова передача — привід через втулково-роликовий ланцюг від двигуна або іншого механізму. Зірочка на вхідному валу ISV. Для агресивних середовищ і великих міжосьових відстаней
Муфтове з’єднання — двигун не кріпиться до корпусу редуктора, з’єднується через пружну або жорстку муфту. При заміні редуктора без знімання двигуна
Ручний привід — маховик або рукоятка на вхідному валу ISV для ручного керування засувками, затворами, регулювальними органами
Привід від ВВП — сільгоспмашини з приводом від карданного валу трактора
Модернізація існуючого обладнання — двигун вже є, потрібно додати редуктор у привід без заміни двигуна і переробки рами

Де застосовується редуктор ISV

⚙

Приводи з ремінною передачеюКонвеєри, вентилятори, насоси з двигуном збоку від редуктора. Клиновий ремінь на шківі вхідного валу ISV — додаткове передавальне число і віброізоляція.

🔗

Ланцюгові приводиСкребкові та ланцюгові конвеєри з приводом через ланцюг. Зірочка на вхідному валу ISV — надійне з’єднання при великих моментах і запилених умовах.

🌾

Сільгосптехніка з ВВППривід робочих органів від валу відбору потужності трактора через карданний вал. ISV із зірочкою або шківом — стандартний елемент приводних ліній.

🚪

Ручний привід затворів і засувокПромислові засувки, шиберні затвори, трубопровідна арматура. Маховик на вхідному валу ISV — ручне керування з великим редукційним зусиллям.

🏗

Модернізація обладнанняДодавання редуктора в існуючий привід без заміни двигуна. ISV підключається до наявного двигуна через муфту без переробки рами.

♻

Переробка та нестандартні компонуванняОбладнання, де двигун розташований під кутом або на відстані — ISV з ременем або ланцюгом дає свободу компонування.

💡 Безкоштовний підбір від Солід Груп

Повідомте потужність або момент, потрібну швидкість вихідного валу і спосіб підключення приводу (ремінь, ланцюг, муфта). Підберемо типорозмір ISV і передавальне число. Або скористайтеся онлайн-інструментом PGR: gearboxselection.pgr.com.tr. Безкоштовно протягом одного робочого дня.

Купити редуктор ISV PGR в Україні — Солід Груп

Официальный дистрибьютор PGR Drive Technologies (Турция). Редукторы ISV с входным валом (аналог NRV). Мощность 0,06–7,5 кВт, момент до 1400 Нм. CE, ATEX по запросу. Гарантія 12 мес. Доставка по всей стране.
