Співвісний циліндричний редуктор: види, технічні характеристики та застосування
Співвісний циліндричний редуктор — механічна передача, в якій вхідний і вихідний вал розташовані на одній осі. Крутний момент передається через дві або три пари косозубих циліндричних шестерень. Така конструкція дозволяє вписати редуктор у лінійне компонування привода — двигун, редуктор і робочий вал вишиковуються в одну лінію без кутових вигинів. При цьому ККД досягає 98%, що робить цей тип одним з найбільш енергоефективних у промисловості.
Будова
Основа конструкції — одна або кілька пар циліндричних шестерень, що перебувають у постійному зачепленні. Кожна пара знижує оберти і збільшує момент. Косозубе зачеплення забезпечує плавне введення навантаження і низький рівень шуму — кілька зубів завжди перебувають у контакті одночасно.
Конструктивний склад:
- Корпус — чавун або алюмінієвий сплав залежно від типорозміру. Модульна конструкція дозволяє дооснастити корпус лапами або фланцем без заміни редуктора.
- Вали і шестерні — сталеві, термооброблені. Перебувають у постійному зачепленні.
- Підшипники — сприймають радіальні та осьові навантаження. Кількість залежить від числа ступенів.
- Система мастила — масляна ванна або консистентне мастило на весь термін служби.

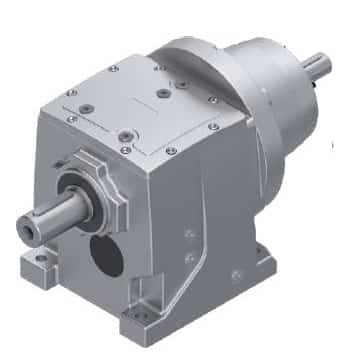

Види циліндричних редукторів цього розділу
Одна пара шестерень. Передавальне число i = 1,25–6,3. Максимальний ККД, мінімальні габарити. Застосовується для помірного зниження обертів: насоси, вентилятори, легкі конвеєри.

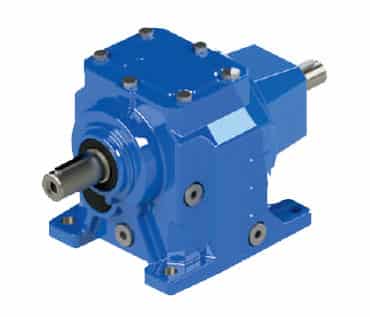

Дві пари шестерень, вхідний і вихідний вал розташовані на одній осі. Передавальне число i = 8–40. Компактне співвісне виконання для більшості промислових завдань. Застосовується на конвеєрах, транспортерах, мішалках, насосах.
Три пари шестерень, співвісне розташування валів. Передавальне число i = 40–200. Для важких приводів з високим вихідним моментом і низькою швидкістю. Застосовується в металургії, гірничодобувній промисловості, на подрібнювачах.
Переваги
- ККД до 98% — найменші втрати серед усіх типів редукторів. Не потребує додаткового охолодження при тривалій роботі.
- Компактність — співвісне виконання вписується в лінійне компонування привода: двигун, редуктор і робочий вал — на одній осі.
- Висока навантажувальна здатність — витримує ударні навантаження і тривалі цикли пуск/зупинка.
- Модульна конструкція — лапи або фланець можна встановити на наявний корпус без заміни редуктора.
- Сумісність з різними двигунами — однофазними, трифазними, з гальмом, вибухозахищеними, з частотним перетворювачем, сервомоторами.
- Обертання в обидва боки — редуктор працює без обмежень за напрямком.
- Довговічність — жорстка конструкція без вібрації при правильному підборі забезпечує ресурс понад 20 000 мотогодин.
Технічні характеристики
| Параметр | Діапазон значень | Примітка |
|---|---|---|
| Передавальне число | i = 1,25 — 200 | Залежить від числа ступенів (1–3) |
| Крутний момент на виході | до 8 000 Нм | Залежить від серії та типорозміру |
| ККД | до 98% | Знижується з кожним додатковим ступенем |
| Розташування валів | Паралельне / співвісне | Співвісне — для 2- і 3-ступінчастих |
| Матеріал корпусу | Алюміній / чавун | Залежить від типорозміру |
| Ступінь захисту | IP55 / IP65 | За запитом IP66, IP67 |
| Тип монтажу | Лапи, фланець IEC, моноблок | Модульна система — дооснащується |
Виконання
Редуктор і двигун об’єднані в єдиний корпус. Максимально компактне виконання — без з’єднувальної муфти і проміжного фланця. Застосовується там, де критичні габарити.
Стикувальний фланець стандарту IEC для підключення стандартного асинхронного електродвигуна. Зручно при необхідності заміни або підбору двигуна окремо.
Вхідне виконання з циліндричним валом замість фланця. Підключається до двигуна через муфту. Застосовується при нестандартному двигуні або коли двигун вже встановлений на об’єкті.
Аналоги редукторів ГОСТ
Співвісні циліндричні редуктори є сучасними аналогами редукторів радянського виробництва за стандартами ГОСТ — серій 3МП-25, 3МП-31,5, 3МП-40 та інших. Важливо враховувати: приєднувальні та кріпильні розміри сучасних редукторів не збігаються з ГОСТ — при заміні знадобиться адаптація монтажного вузла або виготовлення перехідного фланця.
Для підбору аналога вкажіть серію та типорозмір редуктора ГОСТ, потужність двигуна і передавальне число. Інженери Солід Груп підберуть заміну з урахуванням особливостей монтажу.
Застосування
- Конвеєри та транспортери — стрічкові, ланцюгові, роликові конвеєри зі співвісним або паралельним розташуванням привода.
- Насоси та вентилятори — одноступінчасті редуктори з помірним передавальним числом.
- Мішалки та змішувачі — дво- і триступінчасті співвісні виконання для високого вихідного моменту.
- Підйомне обладнання — лебідки, підйомники, шнекові елеватори.
- Металургійне обладнання — рольганги, живильники, дробарки з триступінчастими важкими виконаннями.
- Харчова промисловість — виконання IP65 з нержавіючим покриттям для вологих умов.
Як вибрати
- Кількість ступенів — один ступінь для i до 6,3; два — до 40 (співвісно); три — до 200 (співвісно).
- Передавальне число — розраховується із співвідношення обертів двигуна і необхідної швидкості вихідного валу.
- Крутний момент — підбирається з коефіцієнтом запасу 1,2–1,5 від розрахункового значення.
- Виконання входу — фланець IEC для стандартного асинхронного двигуна; циліндричний вал — для підключення через муфту; моноблок — максимальна компактність.
- Тип монтажу — лапи для кріплення на раму, фланець для навісного монтажу.
- Ступінь захисту — IP55 для стандартних умов, IP65 і вище для вологих і запилених середовищ.
Напишіть інженерам Солід Груп необхідні оберти на виході, потужність двигуна і тип монтажу — підберуть потрібний типорозмір і виконання безкоштовно.
У каталозі Солід Груп — одноступінчасті та співвісні циліндричні редуктори у виконанні моноблок, фланець IEC і з циліндричним вхідним валом. Гарантія 12 місяців, доставка по всій Україні.
