- Вихідні обороти: 0,14…788,73 об/хв
- Крутний момент: 500...660000 Нм
- Передатне відношення: 3,55...9793
- Потужність: 0,12....160 кВт
- Виробник: PGR Туреччина
- СКИДКИ ДО 20% НА ЭТОТ ТОВАР
- Під замовлення
- Нове обладнення

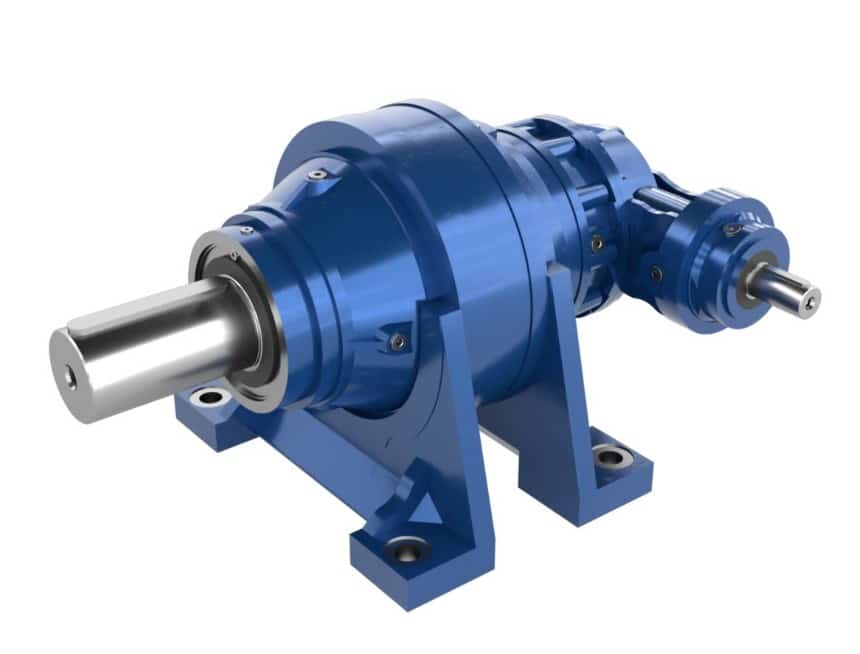

Редуктор PLB PGR — планетарний кутовий 90°, момент до 850 000 Нм
PLB — серія планетарних редукторів від PGR Drive Technologies (Туреччина) з кутом 90° між вхідною і вихідною осями. Конструктивно PLB — це планетарний ступінь з конічною передачею на вході: двигун розташовується перпендикулярно осі навантаження. Усі переваги планетарної схеми зберігаються — високе передавальне відношення і високий момент у малому об’ємі. Момент — до 850 000 Нм.
Солід Груп — офіційний дистриб’ютор PGR Drive Technologies в Україні. Редуктори PLB постачаються під замовлення за параметрами. ATEX-версія — на запит. Гарантія 12 місяців.
Тип: планетарний, кут осей 90°. Потужність: 0,12 – 90 кВт. Момент: 460 – 850 000 Нм. Швидкість вихідного валу: 0,1 – 410 об/хв. Корпус: чавун GGG 50-60. Шестерні: лиття + сталь 21NiCrMo2. Розрахунок: ISO, DIN, NIEMANN. Вхід: PTO, IEC, гідромотор, сервомотор. Вихід: порожнистий вал, shrink disc, шліци DIN. ATEX — на запит.
PLB vs PL: єдина відмінність — кут між осями
| Параметр | PLB (ця сторінка) | PL |
|---|---|---|
| Розташування осей | Кут 90° між входом і виходом | Співвісне (вхід і вихід на одній осі) |
| Компонування | Г-подібна — двигун збоку | Пряма лінія — двигун за редуктором |
| Довжина по осі навантаження | Мінімальна — двигун розвернутий | Більша — двигун у лінію |
| Коли вибирати | Обмежена довжина по осі, потрібен розворот приводу | Є місце по осі навантаження |
| Потужність | 0,12 – 90 кВт (серія в цілому) | |
| Момент | 460 – 850 000 Нм | |
| Швидкість виходу | 0,1 – 410 об/хв | |
| Корпус / Шестерні | GGG 50-60 / 21NiCrMo2 / ISO, DIN, NIEMANN | |
Навіщо потрібен кут 90° у планетарному редукторі
Класичний планетарний редуктор PL — співвісний: вхідний і вихідний вали лежать на одній прямій. Це компактно за діаметром, але привід виходить довгим по осі: двигун + редуктор + навантаження вибудовуються в лінію. У стиснутих компонуваннях такої довжини може просто не бути.
PLB вирішує це завдання: конічна передача на вході розвертає двигун на 90° — він розташовується збоку від редуктора, перпендикулярно осі навантаження. Довжина приводу по осі навантаження скорочується на габарит двигуна. При цьому планетарний ступінь на виході зберігає свою головну перевагу — високий момент у малому об’ємі. Типові ситуації: привід всередині барабана, вертикальний привід мішалки з двигуном збоку, крановий механізм в обмеженому за висотою просторі.
Технічні характеристики PLB
| Параметр | Значення |
|---|---|
| Серія | PLB (планетарний, кут осей 90°) |
| Виробник | PGR Drive Technologies, Туреччина |
| Постачальник | Солід Груп — офіційний дистриб’ютор |
| Тип | Планетарний редуктор с конической передачей на входе |
| Розташування осей | Кут 90° між вхідною і вихідною осями |
| Потужність | 0,12 – 90 кВт |
| Крутний момент | 460 – 850 000 Нм |
| Швидкість вихідного валу | 0,1 – 410 об/хв |
| Вхідні опції | PTO (ВВП), IEC-фланець, паралельний вал, гідромотор, сервомотор |
| Вихідні опції | Порожнистий вал, shrink disc, шліцьовий вал форми DIN |
| Монтаж | Лапи, фланець F |
| Корпус | Чавун GGG 50-60 |
| Шестерні | Лиття + цементована сталь 21NiCrMo2 |
| Конструкція | Жорстка і модульна структура корпусу |
| Підшипники / Ущільнення | Високоякісні компоненти |
| Розрахунок | ISO, DIN, NIEMANN |
| ATEX | Версія PLB ATEX — на запит (окрема інструкція) |
| Документація | Каталог PL/PLB, інструкція з обслуговування, ATEX-інструкція, декларація CE |
| Особливі запити | Нестандартні виконання — за погодженням з виробником |
| Гарантія | 12 місяців |
Конструктивні особливості PLB
- Кут 90° — компактність по осі навантаження. Двигун розвертається перпендикулярно, довжина приводу скорочується на його габарит. Рішення для стиснутих компонувань, де співвісний PL не вміщується
- Момент до 850 000 Нм при компактных габаритах. Планетарная ступень на выходе распределяет нагрузку между сателлитами. PGR указывает это как ключевое преимущество серии перед цилиндрическими редукторами
- Модульна структура корпусу. PGR вказує «rigid and modular structure» — конічний вхідний ступінь комбінується з планетарними ступенями без розробки нового корпусу
- Корпус GGG 50-60 — сфероїдальний чавун вищої міцності, ніж GGG 40-50 у серіях PH і PD/PM. Зумовлено високими питомими навантаженнями планетарної схеми
- Вхід PTO (вал відбору потужності) — пряме приєднання до карданного валу трактора. У поєднанні з кутом 90° — типове рішення для навісної сільгосптехніки
- Вхід під гідромотор і сервомотор. Гідропривід для мобільної техніки, сервопривід для точного позиціонування. Обидві опції — стандартні для PLB
- Шліцьовий вихід форми DIN. Окрім порожнистого валу і shrink disc — шліцьовий вихідний вал за DIN для передачі високого моменту без шпонки в приводах з реверсом
- Розрахунок по ISO, DIN и NIEMANN. Тройная верификация нагрузочной способности по трём независимым стандартам
- ATEX-версія доступна. PGR випускає окрему ATEX-інструкцію з обслуговування для серії PL/PLB
Де застосовується редуктор PLB
Редуктори PLB постачаються під замовлення. Для підбору повідомте: момент або потужність на виході, швидкість вихідного валу, тип входу (IEC, PTO, гідромотор, серво), тип виходу (порожнистий вал, shrink disc, шліци), режим роботи і характер навантаження. Безкоштовна консультація.
Офіційний дистриб’ютор PGR Drive Technologies (Туреччина). Планетарні редуктори PLB: 0,12–90 кВт, 460–850 000 Нм, 0,1–410 об/хв. Кут осей 90°, корпус GGG 50-60, сталь 21NiCrMo2. Вхід PTO/IEC/гідромотор/серво. ATEX на запит. Гарантія 12 міс.
