Планетарний мотор-редуктор: будова, характеристики, купити в Україні
Планетарний мотор-редуктор — це агрегат, що об’єднує асинхронний електродвигун і планетарний редуктор в одному корпусі. Планетарна передача по праву вважається найдосконалішою серед усіх типів: при мінімальних габаритах вона забезпечує максимальний крутний момент і високий ККД. Саме тому мотор-редуктори планетарні застосовуються там, де потрібен компактний, потужний і надійний привід.
На відміну від циліндричних і черв’ячних аналогів, планетарний мотор-редуктор при тих самих габаритах передає в 2–3 рази більший момент. Співвісне розташування вхідного і вихідного валів спрощує монтаж у лінійних приводах. Широкий діапазон передавальних чисел — від 3,15 до 5000 — дозволяє підібрати привід під будь-яке завдання.
Будова планетарного редуктора
Конструкція планетарної передачі принципово відрізняється від класичної циліндричної. Замість двох шестерень у зачепленні одночасно працюють кілька, рівномірно розподіляючи навантаження:
Центральна ведуча шестерня, з’єднана з валом електродвигуна. Передає обертання на сателіти.
3–4 шестерні, розташовані симетрично навколо сонячної шестерні. Одночасно перебувають у зачепленні з сонячною шестернею і коронним колесом — звідси триразове збільшення точок контакту порівняно з циліндричним редуктором.
Нерухоме зубчасте кільце з внутрішнім зачепленням. Охоплює сателіти ззовні та є опорою всієї планетарної системи.
Вихідний елемент передачі. Зв’язує осі сателітів і передає сумарний крутний момент на вихідний вал. Обертається повільніше сонячної шестерні — відповідно до передавального числа.
Один ступінь планетарної передачі забезпечує передавальне число i = 3,15–9. Для отримання більших значень (до 5000) застосовуються дво- і триступінчасті планетарні мотор-редуктори.
Переваги планетарного мотор-редуктора
- Компактність — при рівному крутному моменті планетарний редуктор у 2–3 рази менший за циліндричний. Критично важливо при обмеженому монтажному просторі.
- Високий ККД — 94–98% залежно від кількості ступенів. Значно вищий за черв’ячні редуктори (60–85%).
- Великий крутний момент — навантаження розподіляється одночасно на 3–4 сателіти, що багаторазово збільшує допустимий момент на вихідному валу.
- Співвісність валів — вхідний і вихідний вали розташовані на одній осі. Спрощує компоновку привода в конвеєрах, підйомниках, насосах.
- Широкий діапазон передавальних чисел — i = 3,15…5000 в одному типорозмірному ряду.
- Стійкість до ударних навантажень — рівномірний розподіл навантаження на кілька зубів забезпечує високу стійкість до пікових навантажень.
- Тривалий термін служби — при правильному підборі та своєчасному обслуговуванні ресурс перевищує 20 000 мотогодин.
Технічні характеристики
Основні параметри планетарних мотор-редукторів серій PL/PLB (PGR, Туреччина):
| Параметр | Діапазон значень | Примітка |
|---|---|---|
| Потужність двигуна | 0,12 — 160 кВт | Трифазний асинхронний, 380В |
| Передавальне число | i = 3,15 — 5000 | 1, 2, 3-ступінчасті виконання |
| Вихідний момент | до 60 000 Нм | Залежить від серії та типорозміру |
| Тип вихідного валу | Порожнистий / суцільний | Фланцевий, зі шпонкою, із затискною втулкою |
| Ступінь захисту | IP55 / IP65 | За запитом IP66, IP67 |
| Клас ізоляції | F (155°C) | Стандарт; за запитом клас H |
| Тип монтажу | B3, B5, B14, B35 | Лапи, фланець або комбінований |
| Робоча температура | -20°C … +40°C | Спецвиконання до -40°C і +60°C |
Серії та модельний ряд
Солід Груп постачає планетарні мотор-редуктори кількох серій від провідних європейських виробників:

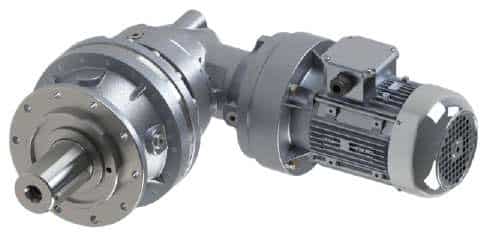

Стандартна серія планетарних мотор-редукторів зі співвісним розташуванням валів. PL — суцільний вал, PLB — порожнистий вал із фланцем. Потужність 0,12–160 кВт, передавальне число 3,15–5000. Оптимальний вибір для конвеєрів, підйомників і змішувального обладнання.
Комбіноване виконання: планетарний редуктор PL у парі з конічно-циліндричним редуктором PKD. Вихідний вал розташований під кутом 90° — для приводів, де співвісність неможлива. Застосовується на транспортерах з кутовим приводом і мішалках.
Планетарний редуктор PL у поєднанні з черв’ячним редуктором PMRV. Забезпечує дуже високі передавальні числа при компактних габаритах. Застосовується на тихохідних приводах з великим моментом.
Промислові планетарні мотор-редуктори італійського виробництва. Серії ED, EP, EPS — для важких умов експлуатації: гірничодобувна техніка, будівельне обладнання, морські застосування. Вихідний момент до 200 000 Нм.
Італійський виробник індустріальних планетарних редукторів. Серії RR — висока точність виготовлення, широкий типорозмірний ряд, виконання для екстремальних навантажень. Застосовується в металургії, цементній промисловості, енергетиці.
Застосування планетарних мотор-редукторів
Мотор-редуктори планетарні застосовуються в галузях, де потрібен високий момент при обмеженому монтажному просторі:
| Галузь | Типове застосування |
|---|---|
| Підйомно-транспортне обладнання | Мостові крани, кран-балки, лебідки, підйомники — високий момент, надійне утримання вантажу з гальмом |
| Конвеєри та транспортери | Стрічкові, ланцюгові, скребкові конвеєри — планетарний мотор-редуктор фланцевий з порожнистим валом монтується безпосередньо на ведучий вал конвеєра |
| Будівельна та дорожня техніка | Бетономішалки, розчинонасоси, бурові установки, бетонозмішувачі — робота у важких умовах з ударними навантаженнями |
| Харчова промисловість | Міксери, мішалки, екструдери, пакувальні лінії — виконання IP65 з нержавіючої сталі |
| Металургія та гірничодобувна | Рольганги, живильники, млини, дробарки — серії Brevini і Reggiana для екстремальних навантажень |
| Нафтохімія та енергетика | Засувки, клапани, насоси — вибухозахищені виконання Ex/ATEX |
| Роботизація та автоматизація | Позиціонуючі приводи, поворотні столи, промислові маніпулятори — висока точність і жорсткість передачі |
Заміна радянських серій: МПО1М, МПО2М, МР3, 3МП
На багатьох українських підприємствах досі експлуатується обладнання з радянськими планетарними мотор-редукторами серій МПО1М, МПО2М, МР3 та редукторами 3МП. Запасні частини до них практично недоступні, а капітальний ремонт недоцільний. Оптимальне рішення — заміна сучасним європейським аналогом.
| Радянська серія | Потужність / момент | Аналог PL PGR | Перевага заміни |
|---|---|---|---|
| МПО1М | 0,25–4 кВт | PL PGR | Компактніше, ККД вищий на 10–15% |
| МПО2М | 1,5–18,5 кВт | PL PGR | Менша маса, тривалий ресурс |
| МР3 | до 500 Нм | PL PGR | Порожнистий вал — прямий монтаж без муфти |
| 3МП-25, 3МП-31,5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125 | 0,12–30 кВт / до 5500 Нм | PL PGR | Точне передавальне число, гарантія 12 міс. |
Для підбору сучасного аналога радянського мотор-редуктора достатньо надати: серію та типорозмір, потужність двигуна, передавальне число, тип вихідного валу. Інженери Солід Груп підберуть заміну та за необхідності виготовлять перехідний фланець.
Як вибрати планетарний мотор-редуктор
При підборі планетарного мотор-редуктора необхідно визначити наступні параметри:
- Необхідний крутний момент на вихідному валу — основний критерій вибору типорозміру. Розраховується виходячи з навантаження на робочому органі машини.
- Передавальне число — визначається із співвідношення обертів двигуна (зазвичай 1500 об/хв) і необхідної швидкості вихідного валу.
- Потужність двигуна — підбирається з коефіцієнтом запасу 1,2–1,5 від розрахункової потужності.
- Тип вихідного валу — планетарний мотор-редуктор фланцевий з порожнистим валом (PLB) монтується безпосередньо на привідний вал машини без муфти; із суцільним валом (PL) — через муфту або ланцюгову передачу.
- Режим роботи — S1 (тривалий), S3 (повторно-короткочасний) тощо. Впливає на допустимий момент і тепловий режим.
- Ступінь захисту IP — IP55 для стандартних умов, IP65/IP67 для вологих середовищ і харчового виробництва.
- Додаткові опції — вбудоване гальмо, незалежне охолодження, енкодер, вибухозахист Ex/ATEX.
Не впевнені у виборі? Інженери Солід Груп підберуть планетарний мотор-редуктор безкоштовно — достатньо описати завдання або надіслати технічне завдання. Досвід понад 10 років і сотні реалізованих проєктів.
Солід Груп — офіційний представник PGR, Brevini, Reggiana Riduttori. Планетарні мотор-редуктори серій PL, PLB, PL-PKD, PL-PMRV в наявності та під замовлення. Гарантія 12 місяців. Доставка по всій Україні. Консультація та підбір — безкоштовно.
