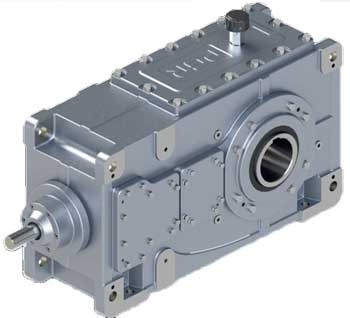

Коническо-цилиндрический редуктор: устройство, характеристики,как выгодно купить в Украине
Коническо-цилиндрический редуктор — это механическая передача, в которой коническая ступень обеспечивает угол 90° между входным и выходным валами, а одна или две цилиндрические ступени добавляют необходимое передаточное число и увеличивают крутящий момент. Такая комбинация объединяет компактность угловой передачи с высокой нагрузочной способностью цилиндрических зубчатых колёс.
Это и есть главный смысл этого типа: чисто коническая передача даёт только угол, чисто цилиндрическая — только параллельные валы. Коническо-цилиндрический редуктор даёт и то, и другое — угол 90° и широкий диапазон передаточных чисел до 180 в компактном чугунном корпусе.
Устройство
Конструктивно редуктор состоит из двух типов ступеней, расположенных последовательно:
Первая ступень на входном валу. Коническое зубчатое зацепление поворачивает направление вращения на 90°. Именно здесь входной вал, соединённый с двигателем, меняет направление — выходной вал редуктора расположен перпендикулярно оси мотора. Конические колёса этой ступени выполняются с криволинейным (спиральным) профилем зуба — первая ступень работает на наибольших скоростях, и прямой зуб не обеспечил бы плавности хода. Именно криволинейный зуб даёт тихую и мягкую работу редуктора на всём диапазоне нагрузок.
Одна или две цилиндрические пары после конической ступени. Каждая понижает обороты и увеличивает момент. Косозубые цилиндрические шестерни обеспечивают плавную передачу нагрузки и высокий КПД.
Литой чугунный корпус — прочный и жёсткий. Выдерживает высокие радиальные и осевые нагрузки на выходном валу. Стандартное исполнение — на лапах; доступно фланцевое или комбинированное крепление.
Преимущества коническо-цилиндрического редуктора
- Угол 90° между двигателем и приводимым механизмом — позволяет компактно разместить привод там, где соосная или параллельная компоновка невозможна.
- Высокий КПД — 94–97%. Цилиндрические ступени работают эффективнее червячной передачи, а коническая ступень добавляет лишь минимальные потери.
- Широкий диапазон передаточных чисел — i = 5,71–183 в одном типоразмерном ряду. Двухступенчатые — до 28, трёхступенчатые — до 183.
- Высокая нагрузочная способность — чугунный корпус и косозубые цилиндрические шестерни обеспечивают стойкость к ударным и длительным нагрузкам.
- Универсальность монтажа — полый или сплошной выходной вал, фланцы B5/B14, лапы, реактивные штанги — широкий выбор исполнений под любую компоновку.
- Вращение в обе стороны — редуктор работает в обоих направлениях без ограничений.
Технические характеристики
| Параметр | Диапазон значений | Примечание |
|---|---|---|
| Передаточное число | i = 5 — 200 | Зависит от числа ступеней |
| Крутящий момент на выходе | до 200 000 Нм | Зависит от серии и типоразмера |
| Угол между валами | 90° | Стандарт для конической ступени |
| КПД | 94–97% | Выше, чем у червячного редуктора |
| Материал корпуса | Чугун / сварная сталь | Зависит от серии и типоразмера |
| Степень защиты | IP55 / IP65 | По запросу IP66, IP67 |
| Тип монтажа | Лапы, фланец B5/B14, комбинированный | Реактивная штанга — по запросу |
Двухступенчатый и трёхступенчатый редуктор
Одна коническая и одна цилиндрическая ступень. Компактный и лёгкий вариант для оборудования с умеренными нагрузками: лёгкие конвейеры, мешалки, насосы.
Одна коническая и две цилиндрические ступени. Широкий диапазон передаточных чисел и высокий выходной момент. Стандарт для тяжёлых конвейеров, транспортёров и приводов с высокими нагрузками.
Типы выходных валов
Цилиндрический вал со шпонкой. Соединяется с механизмом через муфту, звёздочку или шкив. Стандартное и наиболее универсальное исполнение.
Вал выступает с обеих сторон корпуса — для синхронного привода двух механизмов одновременно.
Редуктор насаживается прямо на приводной вал механизма без муфты. Упрощает монтаж на конвейерах и транспортёрных лентах.
Крепление на вал без шпонки, через зажимное соединение. Упрощает демонтаж и подходит для частой переналадки.
Горизонтальное и вертикальное исполнение
В зависимости от компоновки оборудования редуктор поставляется в одном из двух исполнений:
Выходной вал расположен горизонтально. Стандартное исполнение для большинства конвейеров и транспортёров. Крепление на лапах к раме или фундаменту.
Выходной вал расположен вертикально. Применяется для мешалок, скребковых конвейеров и механизмов с вертикальным рабочим валом при горизонтальном расположении двигателя.
Применение
Коническо-цилиндрические редукторы применяются там, где двигатель и рабочий орган расположены под прямым углом, а нагрузка слишком высока для червячной передачи:
- Ленточные и цепные конвейеры — привод ведущего вала при поперечном расположении двигателя.
- Транспортёрные ленты — полый вал редуктора монтируется прямо на ведущий барабан, двигатель расположен сбоку.
- Подъёмное оборудование — краны, лебёдки, шнековые элеваторы с угловым приводом.
- Мешалки и смесители — вертикальный рабочий вал при горизонтальном двигателе.
- Металлургическое оборудование — рольганги, рабочие столы, поворотные механизмы.
- Горнодобывающая промышленность — скребковые конвейеры, питатели, дробилки.
Как выбрать
- Передаточное число — определяется из соотношения оборотов двигателя и требуемой скорости выходного вала. До 28 — двухступенчатый, от 28 до 183 — трёхступенчатый.
- Крутящий момент на выходе — рассчитывается от нагрузки рабочего органа с коэффициентом запаса 1,2–1,5.
- Тип выходного вала — полый вал для прямого монтажа на приводной вал конвейера; сплошной — через муфту.
- Тип крепления — лапы для крепления на раму, фланец B5 для стыковки с двигателем, реактивная штанга для навесного монтажа.
- Степень защиты — IP55 для стандартных условий, IP65 для влажных и пыльных сред.
Напишите инженерам Солид Групп требуемые обороты на выходе, мощность двигателя и тип монтажа — подберут нужный типоразмер и исполнение бесплатно.
В каталоге Солид Групп — коническо-цилиндрические редукторы в двух- и трёхступенчатом исполнении от проверенных европейских производителей. Гарантия 12 месяцев, доставка по всей Украине.
