Планетарный мотор-редуктор PLB от PGR: полное руководство для инженера и менеджера по закупкам

Выбрать правильный редуктор — значит обеспечить бесперебойную работу всего производственного цикла. Ошибка в расчёте или подборе типоразмера оборачивается вынужденными простоями, дорогостоящим ремонтом и репутационными потерями. Особенно критично это там, где привод работает в режиме непрерывных или ударных нагрузок.

Именно в таких задачах планетарный мотор-редуктор серии PLB производства Polat Group Reduktor (бренд PGR) занимает лидирующие позиции. В этой статье мы разберём устройство, технические параметры, варианты конфигурации и практику применения.

Что представляет собой планетарный редуктор-редуктор PLB: конструкция изнутри

Принцип работы планетарной передачи

В отличие от обычного цилиндрического редуктора, где момент передаётся через один зуб, в планетарной схеме нагрузка распределяется одновременно по трём точкам зацепления — через сателлиты. Это принципиально меняет нагрузочную картину: при тех же габаритах корпуса планетарная передача выдаёт значительно более высокий крутящий момент.

PL и PLB — в чём разница

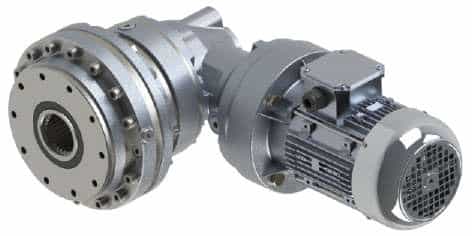

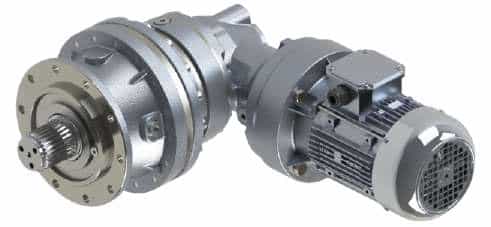

Серия включает два базовых исполнения: мотор-редуктор PL — соосный (входной и выходной валы на одной оси), и PLB — угловой (ось входа перпендикулярна оси выхода, 90°). Угловое исполнение PLB упрощает компоновку в стеснённых условиях монтажа и применяется там, где изменение направления крутящего момента конструктивно необходимо.

Состав материалов

Согласно официальному каталогу PGR, конструкция редуктора серии PLB состоит из 62% стали и около 33% чугуна. Оставшаяся часть — алюминий, медь и латунь в зависимости от конфигурации. Такое соотношение обеспечивает баланс между жёсткостью, виброгашением и массой изделия.

Технические характеристики серии PLB: данные официального каталога

23 типоразмера — от компактного до индустриального

Вся линейка PLB охватывает 23 базовых типоразмера с обозначением по выходному крутящему моменту. Каждый типоразмер — отдельная техническая карта с точными нагрузочными кривыми, допустимыми радиальными и осевыми нагрузками на вал, значениями тепловой мощности.

Передаточные отношения: от 3:1 до 10 000:1

Диапазон передаточных отношений — один из главных козырей серии. Одноступенчатый редуктор даёт отношение от 3:1 до 7:1. При каскадировании до 5 ступеней достигается передаточное отношение свыше 10 000:1 — в одном компактном корпусе. Это исключает необходимость в дополнительных ступенях и нестандартных решениях.

КПД: до 97–98% на ступень

Планетарные передачи отличаются высоким КПД — 97–98% на каждую ступень. При угловом исполнении (PLB) или работе на высоких оборотах это значение несколько снижается. Для сравнения: червячный редуктор в аналогичных условиях даёт 50–85% в зависимости от передаточного отношения.

Рабочая температура и тепловая мощность

Рабочий диапазон температур масла: от −20°C до +90°C. При выходе за пределы диапазона требуется применение специальных смазочных материалов и уплотнений, согласованных с техническим отделом PGR. Тепловая мощность (Pt) рассчитана при непрерывной работе, n1 = 1500 об/мин, масло ISO VG 150, горизонтальная установка, температура окружающей среды 20°C. Для редукторов на лапах (PL1000–PL16000) значение Pt может быть увеличено на 15%.

Совет инженеру: если требуемая мощность превышает значение Pt из технической карты — необходима установка системы охлаждения смазочного масла. Уточните это при оформлении заказа через Солид Групп.

Максимальный пиковый момент Mmax

Помимо непрерывного момента Mc, каталог указывает Mmax — максимально допустимый кратковременный момент без повреждения внутренних компонентов. Это критически важный параметр для приводов с частыми пусками, реверсами или ударными нагрузками. Mmax нельзя принимать как рабочий момент длительного действия.

Модульность как конкурентное преимущество: варианты конфигурации

Ступени редукции — от 1 до 5

Модульная архитектура PL/PLB позволяет монтировать ступени разных типоразмеров последовательно, получая широчайший выбор передаточных отношений в одном исполнении. Число ступеней — от 1 до 5.

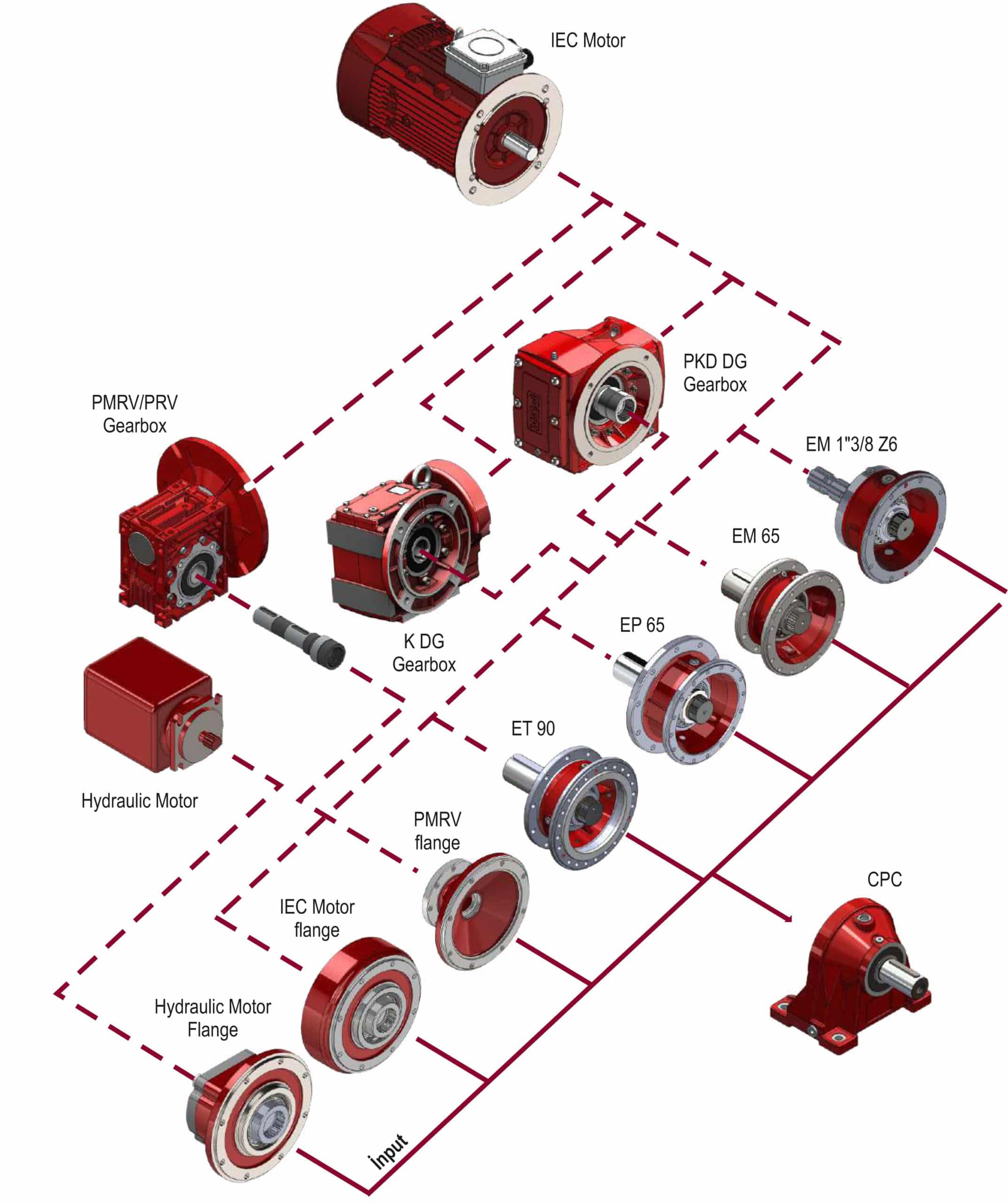

Входные соединения

Серия совместима с большинством типов приводных машин. Доступны следующие варианты:

• Стандартный фланец электродвигателя IEC (B5, B14)
• Фланец гидромотора (SAE J744C, серия EL/EML/EM/EP/ET)
• Фланец серводвигателя
• Вход PTO (отбор мощности)
• Шлицевой входной вал (EML 1″3/8 Z6 и др.)
• Адаптер червячного редуктора PMRV/PRV (050–150)

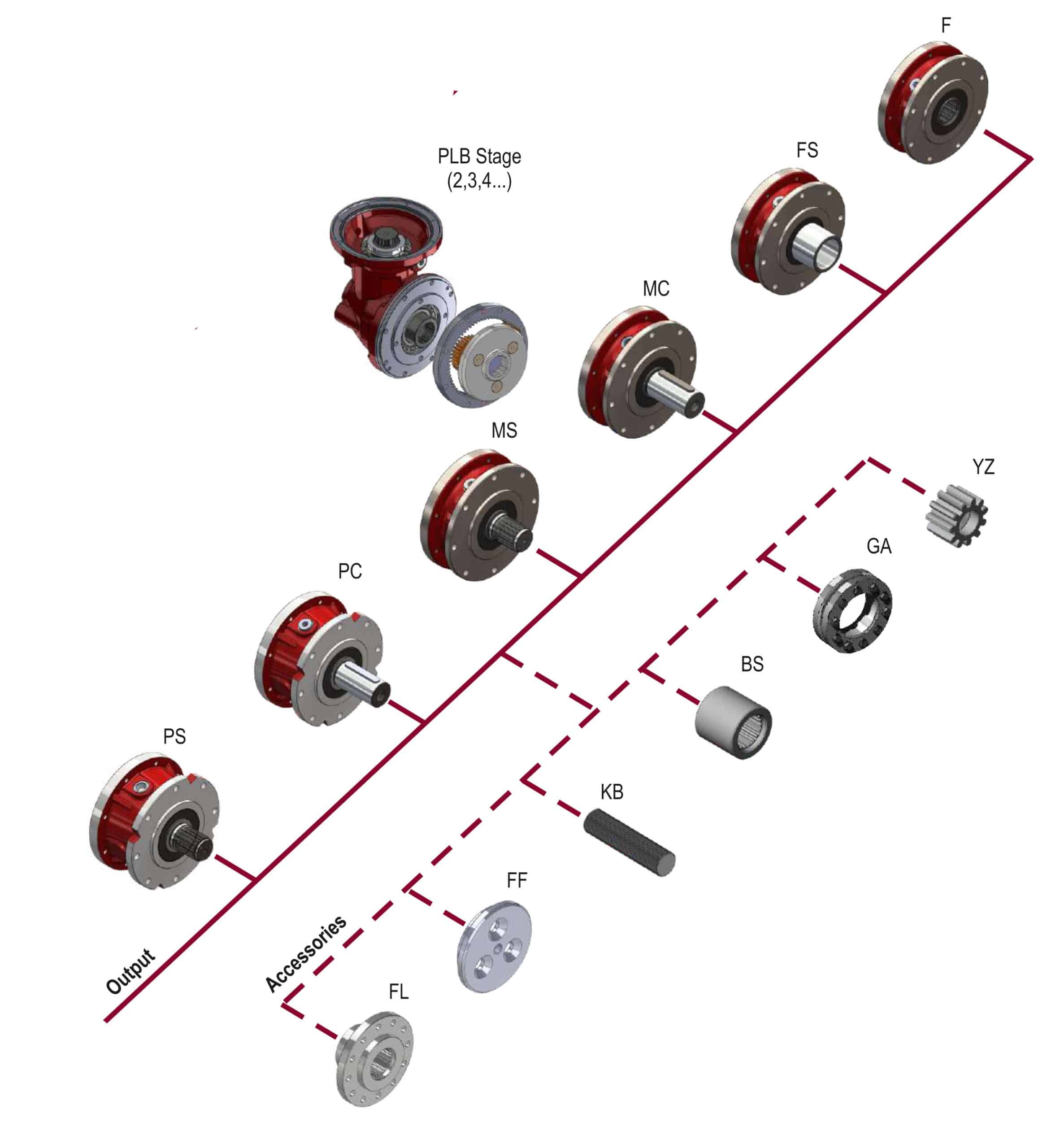

Выходные исполнения

Столь же широк выбор на выходной стороне:

• MS / MC — сплошной / полый выходной вал
• MSF / MCF — с фланцем
• PS / PC — пустотелый выход под кулачок
• F / FS — фланцевый выход
• CPC — муфта предельного момента

Аксессуары и дополнительные опции

К серии доступны: модульные тормоза (BS), выходные фланцы FF и FL, стопорная муфта KB, демпфер GA, выносные фланцы YZ. Эти элементы подбираются под конкретную задачу — уточните состав у специалиста дистрибьютора.

Позиции монтажа

Каталог описывает все допустимые монтажные позиции (B3, B6, B7, B8, V5, V6 и др.) с указанием объёма масла для каждой позиции — важный параметр при вертикальной или наклонной установке.

Где применяется PLB: отрасли и реальные задачи

Каталог PGR прямо указывает на широкий спектр применений серии PL/PLB:

1. Цементная и горнодобывающая промышленность — дробилки, мельницы, скребковые и ленточные конвейеры с ударными нагрузками.
2. Крановое оборудование — механизмы подъёма и передвижения мостовых, портальных и корабельных кранов.
3. Судостроение и оффшорная техника — высокая стойкость к коррозии и ударным нагрузкам.
4. Химическая промышленность — в т.ч. в исполнении ATEX для взрывоопасных зон.
5. Пищевая и экологическая отрасль — смесители, шнековые транспортёры, агрегаты водоочистки.
6. Стальная промышленность и обработка камня — высокие нагрузки при малых габаритах.
7. Альтернативная энергетика — приводы ветрогенераторов и солнечных трекеров.
8. Сельскохозяйственная техника — миксеры кормов, навозоуборочные агрегаты, кормосмесители.

Как купить PLB в Украине: работа с официальным дистрибьютором

Купить планетарный редуктор серии PLB на украинском рынке можно через компанию Солид Групп – эксперт с многолетним опытом работы в сфере промышленных приводов и редукторного оборудования. Компания является официальным дистрибьютором продукции PGR Drive Technologies и обеспечивает полный цикл сопровождения — от технической консультации до поставки и сервиса.

Что получает покупатель при работе с Солид Групп:

• Правильный подбор типоразмера с учётом fs, Mc, Mmax, Fr/Fa и монтажной позиции;
• Доступ к полному каталогу PL/PLB 2025 — 23 типоразмера, таблицы выбора мотор-редукторов;
• Официальная документация: декларация соответствия CE, инструкции по монтажу и обслуживанию, документы ATEX;
• Поставка с заводских складов или под заказ в кратчайшие сроки;
• Постгарантийный сервис, запасные части, ремонт.

Вывод: почему PLB от PGR — технически обоснованный выбор

Серия PL/PLB — это не просто линейка редукторов. Это инженерная экосистема: 23 типоразмера, 5 ступеней редукции, передаточные отношения до 10 000:1, КПД 97–98%, расчёт по ISO 6336, NIEMANN и DIN, совместимость с любым типом двигателя — электродвигатель, гидромотор или серводвигатель.

Обратитесь к специалистам компании Солид Групп — получите бесплатный технический расчёт, подбор типоразмера и коммерческое предложение в течение одного рабочего дня.
