Планетарно-червячный мотор-редуктор PL-PMRV от PGR: когда нужно сверхвысокое передаточное отношение

Есть задачи, с которыми ни один планетарный или червячный редуктор в отдельности не справляется оптимально. Конвейер со сверхмедленным ходом, мешалка в химическом реакторе, поворотный стол станка — все они требуют передаточных отношений, которые одна ступень редукции не обеспечивает без чрезмерного увеличения габаритов или потери эффективности.

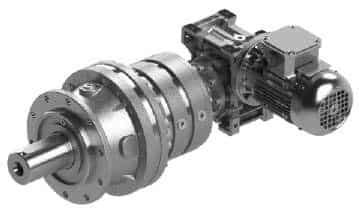

Ответ от Polat Group Reduktor (PGR) — комбинированный мотор-редуктор PL-PMRV: сочетание планетарного редуктора серии PL с червячным редуктором серии PMRV в одном модульном узле. Это решение позволяет получить передаточное отношение до 100 000:1 и выше — при компактных размерах и тихой работе.

Что такое PL-PMRV: две технологии в одной сборке

Планетарный редуктор PL — основа узла

Первая ступень сборки — планетарный редуктор серии PL производства PGR. Его планетарная схема передачи распределяет нагрузку через три сателлита одновременно, обеспечивая КПД 97–98% на каждую ступень и крутящий момент от 500 до 620 000 Нм в 23 типоразмерах. PL-ступень даёт передаточное отношение от 3:1 до 10 000:1 (до 5 ступеней каскадирования).

Червячный редуктор PMRV — выходная ступень

К выходному фланцу планетарного редуктора подключается червячный редуктор серии PMRVPlus/PRVPlus. Червячная пара имеет угол 90° между входным и выходным валами, что обеспечивает угловое перенаправление мощности без дополнительных конических передач. Передаточное отношение червячной ступени — от 5:1 до 100:1. Червяк изготовлен из цементируемой стали 16MnCr5, червячное колесо — из бронзы CuSn12Ni-C, что обеспечивает тихий ход и самоторможение.

Синергия двух принципов

В сборке PL-PMRV общее передаточное отношение равно произведению отношений обеих ступеней. Пример: PL с i=100 × PMRV с i=60 = общее i=6 000. При 5-ступенчатом планетарном каскаде и максимальном PMRV это даёт передаточное отношение свыше 100 000:1 — в одном компактном агрегате. Это уникальное преимущество комбинированной схемы перед любым однотипным редуктором.

Технические характеристики PL-PMRV: ключевые параметры

Планетарная ступень PL — данные каталога

Серия PL охватывает 23 типоразмера. Ниже — ключевые параметры, актуальные для сборки с PMRV:

Червячная ступень PMRV — данные производителя

Общее передаточное отношение сборки PL-PMRV

Общее передаточное отношение — произведение обеих ступеней: i(общ) = i(PL) × i(PMRV). Это означает, что при грамотном подборе можно получить:

• i = 3 000–100 000:1 и выше — для сверхмедленных приводов;
• Выходные обороты от долей оборота в минуту;
• Компактный корпус вместо двух отдельных узлов на раме.

Совет инженеру: при подборе сборки PL-PMRV обязательно учитывайте сервисный фактор fs отдельно для каждой ступени, а также тепловую мощность Pt червячной части — она ограничивает максимальную непрерывную нагрузку. Специалисты Солид Групп выполнят расчёт бесплатно.

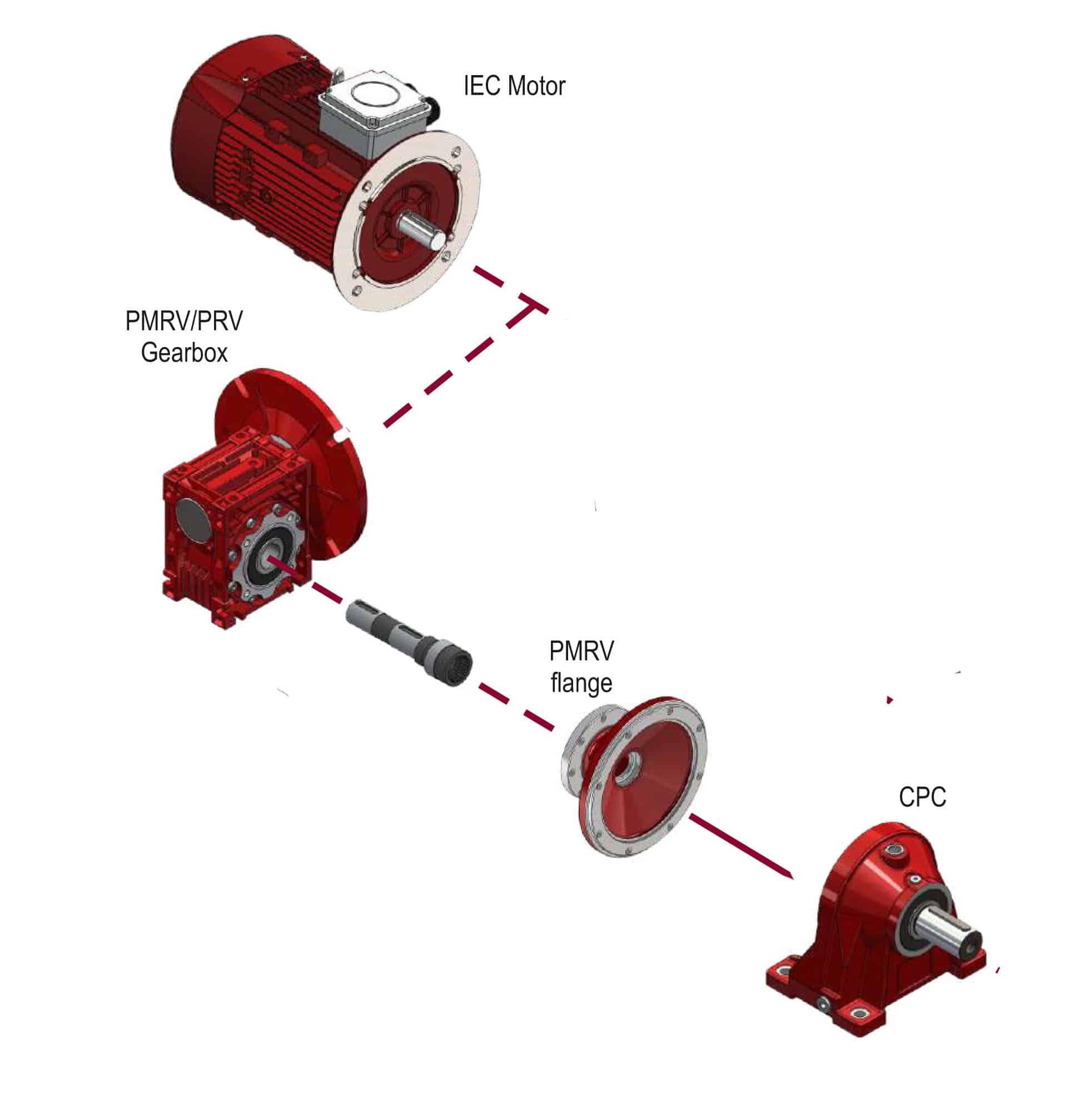

Как устроена сборка: модульный адаптер PMRV

Фланцевый адаптер как ключевой элемент

Соединение планетарного и червячного редуктора осуществляется через специальный адаптерный фланец. В каталоге PGR PL/PLB эта позиция описана как «Адаптер червячного редуктора» (Worm Gearbox Adaptor, страницы 78–84). Адаптер точно центрирует выходной фланец PL относительно входного отверстия PMRV, обеспечивая соосность и жёсткое соединение без промежуточных муфт.

Коды заказа

Пример кода сборки из каталога: PL 7002 PS 42.1 PMRV063 20 90B14 C1. Расшифровка:

• PL 700 — планетарный типоразмер 700
• 2 — количество ступеней
• PS 42.1 — тип и передаточное отношение выходной ступени PL
• PMRV063 — червячный редуктор типоразмера 063
• 20 — передаточное отношение червячной ступени
• 90B14 — фланец под электродвигатель IEC 90, тип B14
• C1 — монтажная позиция

Варианты входного подключения

Входная сторона сборки PL-PMRV поддерживает те же варианты подключения двигателей, что и базовая серия PL:

• Фланец IEC (B5, B14) под стандартный электродвигатель
• Гидромотор (SAE J744C, серия EL/EML/EM/EP)
• Серводвигатель
• Вход PTO, шлицевой вал

Почему PL-PMRV, а не два отдельных редуктора: 5 аргументов

1. Меньшие габариты. Вместо двух отдельных редукторов на раме — один модульный агрегат. Экономия места в машиностроительной конструкции до 30–40%.
2. Более высокий ресурс. Жёсткое фланцевое соединение без промежуточных муфт исключает дополнительные точки износа и смещение осей при ударных нагрузках.
3. Самоторможение. Червячная пара PMRV при соответствующем передаточном отношении обладает свойством самоторможения — вал не проворачивается при снятии нагрузки без отдельного тормоза. Это критично для подъёмных механизмов.
4. Тихий ход. Червячное зацепление с бронзовым колесом значительно тише любого зубчатого. В пищевой, текстильной и фармацевтической промышленности это существенное преимущество.
5. Одна точка ответственности. Оба узла — от одного производителя PGR, с единым пакетом документации, гарантией и сервисом через дистрибьютора Солид Групп.

PL-PMRV против альтернатив: сравнительная таблица

Обратите внимание: червячная передача имеет более низкий КПД (50–85%), чем планетарная. В сборке PL-PMRV общий КПД снижается. Для задач с длительной непрерывной работой под полной нагрузкой рекомендуется тепловой расчёт PMRV-ступени. Специалисты Солид Групп выполнят его бесплатно.

Где применяется PL-PMRV: отрасли и типовые задачи

• Сверхмедленные конвейеры и приводы

Когда нужна скорость выхода в пределах 0,01–1 об/мин, сборка PL-PMRV является наиболее компактным решением. Типичный пример — винтовой пресс, ленточный фильтр-пресс, кольцевая печь с медленным вращением.

• Поворотные столы и позиционирующие механизмы

Самотормозящая червячная ступень фиксирует позицию без отдельного тормоза. Применяется в станкостроении, сварочных манипуляторах, установках для нанесения покрытий.

• Пищевая и фармацевтическая промышленность

Тихий ход червячного зацепления и возможность применения пищевых смазок в PMRV отвечают требованиям гигиены. Типичные задачи: смесители, дозировочные шнеки, упаковочные автоматы с медленным перемещением ленты.

• Химическая и нефтехимическая промышленность

Редуктор в исполнении ATEX (доступен для PL-серии) в сочетании с PMRV обеспечивает безопасную работу во взрывоопасных зонах. Типичные задачи: мешалки реакторов, дозировочные насосы, задвижки большого диаметра.

• Водоподготовка и экологическое оборудование

Приводы скребков отстойников, илосборников, аэрационных лент требуют минимальных выходных оборотов и надёжного самоторможения — именно то, что даёт сборка PL-PMRV.

• Сельскохозяйственная техника

Кормосмесители, навозоразбрасыватели, зерновые шнеки с переменной нагрузкой — где нужно большое передаточное отношение по доступной цене без избыточных габаритов.

Как заказать PL-PMRV: алгоритм подбора

Подбор сборки PL-PMRV сложнее, чем выбор одного редуктора — нужно согласовать параметры обеих ступеней. Компания Солид Групп – эксперт с многолетним опытом работы — берёт этот процесс на себя. Алгоритм работы:

1. Заказчик передаёт исходные данные: требуемый крутящий момент, выходные обороты, тип двигателя, режим работы, условия монтажа.
2. Инженер Солид Групп рассчитывает передаточное отношение, подбирает типоразмер PL и PMRV, проверяет тепловой режим.
3. Готовится спецификация и коммерческое предложение с кодом заказа.
4. Поставка со склада или производство под заказ PGR.
5. Полный комплект документации: декларация CE, инструкции, схема подключения.

Как официальный дистрибьютор PGR Drive Technologies, компания Солид Групп также обеспечивает постгарантийный сервис — купить запасные части и ремонт для обоих ступеней сборки.

Вывод: PL-PMRV — когда одного редуктора недостаточно

Комбинированный мотор-редуктор PL-PMRV от PGR — это инженерное решение для задач, где стандартный редуктор не справляется. Модульная сборка планетарной и червячной ступени даёт передаточное отношение до 100 000:1 и более, самоторможение, тихий ход и компактные габариты — в одном агрегате от одного производителя.

Обратитесь к специалистам компании Солид Групп — получите бесплатный технический расчёт, подбор типоразмера и коммерческое предложение в течение одного рабочего дня.

📞 Рассчитать PL-PMRV под вашу задачу → Связаться с Солид Групп
